Toolholders Norm
|
|

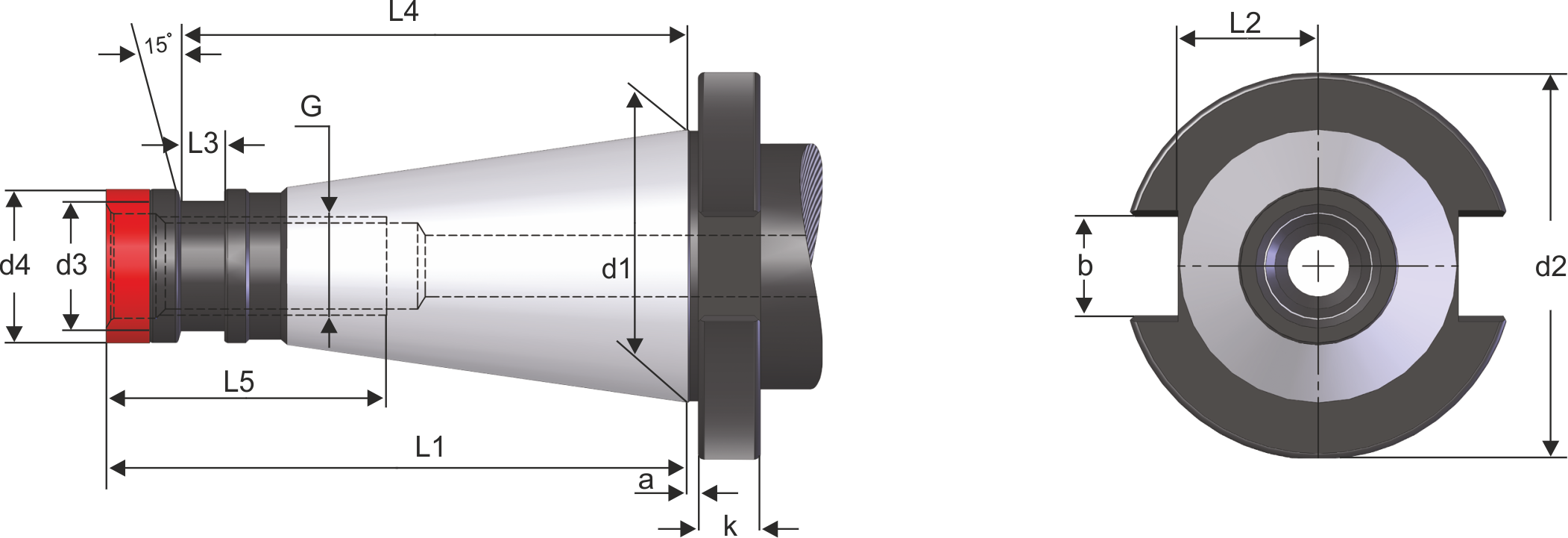

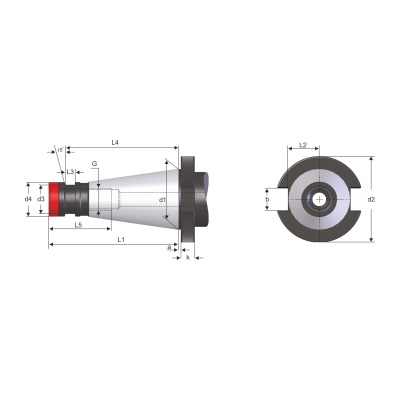

d1 | a | b | k | G | d2 | d3 | d4 | l1 | l2 | l3 | l4 | l5 |
| ISO 30 | 31,75 | 1,6 | 16,1 | 8 | M - 12 | 50 | 16,8 | 17,2 | 68,4 | 16,2 | 3 | 51,4 | 24 |
| ISO 40 | 44,45 | 1,6 | 16,1 | 10 | M - 16 | 63 | 21,1 | 25 | 93,4 | 22,5 | 7 | 82 | 32 |
| ISO 50 | 69,85 | 3,2 | 25,7 | 12 | M - 24 | 97,5 | 32 | 39,2 | 126,8 | 35,3 | 13,3 | 115 | 47 |
