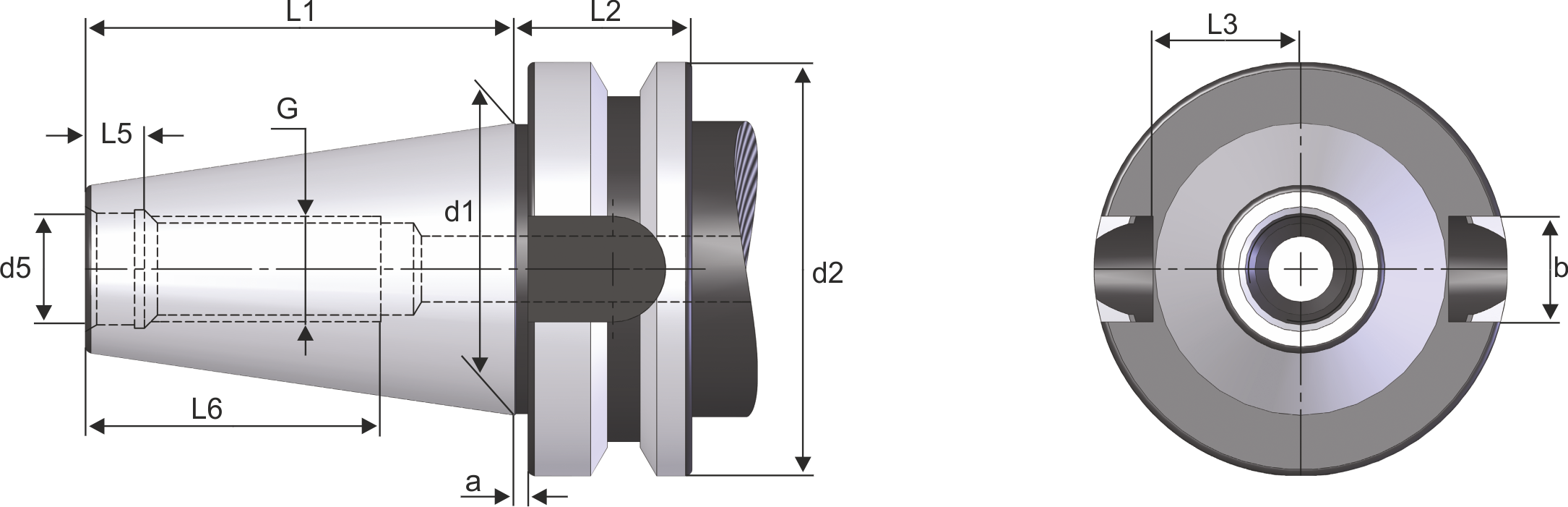

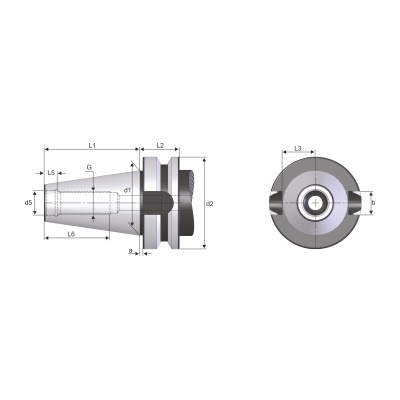

Toolholders Norm
|
|
d1 |
G |
d5 H8 |
d2 h8 |
a |
L1 ± 0,2 |
L2 |
L3 H12 |
L5 |
L6 - 0.2 |
b |
 BT 30 |
31,75 | M - 12 | 12,5 | 46 | 2 | 48,4 | 22 | 16,4 | 7 | 24 | 16,1 |
| BT 40 | 44,45 | M - 16 | 17 | 63 | 2 | 65,4 | 27 | 22,5 | 8,2 | 32 | 16,1 |
| BT 50 | 69,85 | M - 24 | 25 | 100 | 3 | 101,8 | 38 | 35,3 | 11 | 47 | 25,7 |
