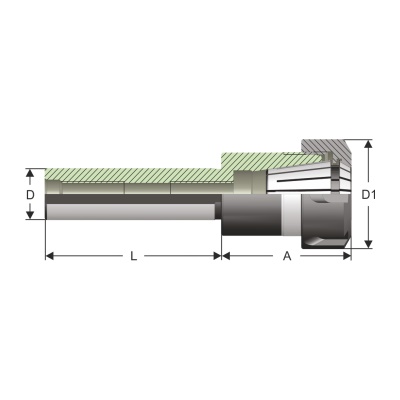

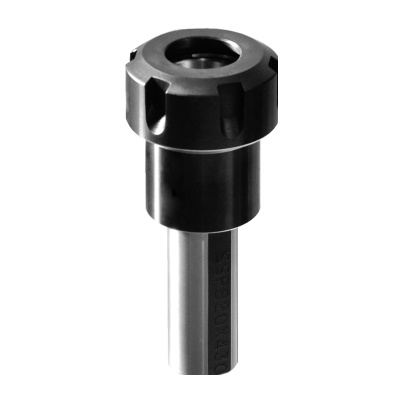

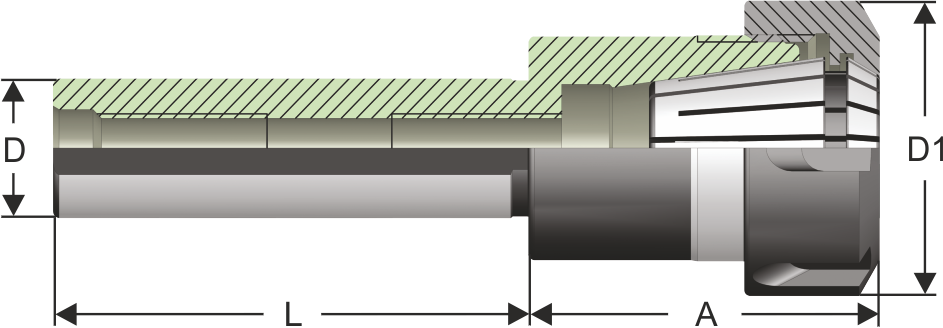

Collet chuck with strainght shank DIN 6499
|
|
|
( d ) |
D |
L |
A |
D1 |
| 4 20 426 | ER - 16 / 426 | 2….10 mm | 20 | 70 | 30 | 28 |
| 4 20 426.1 | ER - 16 / 426 | 2….10 mm | 20 | 100 | 30 | 28 |
| 4 20 426.2 | ER - 16 / 426 | 2….10 mm | 20 | 100 | 30 | 22 |
| 4 20 426.3 | ER - 16 / 426 | 2….10 mm | 20 | 150 | 30 | 22 |
| 4 20 426.4 | ER - 16 / 426 | 2….10 mm | 20 | 150 | 30 | 28 |
| 4 20 430 | ER -25 / 430 | 2….16 mm | 20 | 70 | 52 | 42 |
| 4 20 430.1 | ER -25 / 430 | 2….16 mm | 20 | 150 | 52 | 42 |
| 4 20 470 | ER -32 / 470 | 2….20 mm | 20 | 70 | 55 | 50 |
| 4 20 470.1 | ER -32 / 470 | 2….20 mm | 20 | 150 | 55 | 50 |
